439 Thép Thép Không gỉ Thép Thép tự động cho ống xả tự động / Ô tô

Thông số chính:

1. Tiêu chuẩn : ASTM, JIS
2. Lớp : 439
3. Độ dày : 0.05mm - 1.2mm
4. Chiều rộng : 10mm-600mm hoặc theo nhu cầu của người cusomer
5. Chiều dài : theo yêu cầu của khách hàng
6. Kết thúc bề mặt : 2B
7. Độ cứng : 1 / 2H, 3 / 4H, H, FH, EH, mềm / ủ

Minh họa gói cho dải

439 - UNS S43035:

AISI Loại 439 (còn được gọi là ASTM XM-8) là một thép không rỉ ferritic được thiết kế để chống ăn mòn trong nhiều môi trường oxy hoá từ nước ngọt đến axit sôi. Loại 439 là chất ổn định titan, 18% hợp kim crôm có thể được sử dụng trong nhiều môi trường oxy hoá, trong đó loại 304 được coi là đầy đủ về tính chống ăn mòn nói chung nhưng chịu sự ăn mòn của sự ăn mòn của clorua. Nó thường được sử dụng thay cho loại 409, nơi yêu cầu dẫn nhiệt cao hơn. Loại 439 không cần ủ sau khi hàn để khôi phục độ dẻo dai hoặc để cung cấp khả năng chống ăn mòn trên bề mặt. Loại 439 cũng có khả năng định hình cao cấp và được sử dụng nhiều trong ngành công nghiệp ô tô; nó có thể được làm cứng hơi để tăng sức căng.

Tính chất vật lý:

• Điểm nóng chảy: 2741 ° F (1505 ° C)
• Mật độ: 0.278 lbs / in3 / 7.70 g / cm3
• Mô đun Độ co dãn trong căng thẳng: 28 x 106 psi / 193 GPa

Tính chất cơ học:

• Độ bền kéo tối thiểu (psi): 66.000 - 70.000
• Sức mạnh Năng suất tối thiểu 0.2% bù đắp (psi): 43.000 - 48.000
• % Độ giãn dài trong 2 "Tối thiểu: 32 - 36%
• Độ cứng: Rockwell B74 - 78

Thành phần:

• Carbon: 0,025 max
• Mangan: 0,50
• Silicon: 0,75
• Chromium: 17.00 - 19.00
• Niken: 0,50
• Titanium: ≥ 0.20 + 4 (C + N) min - tối đa 0.50
• Sắt: Cân bằng
• Tất cả giá trị là giá trị cực đại trừ khi được chỉ định khác. Các giá trị bắt nguồn từ các yêu cầu áp dụng AMS và ASTM.

Phương pháp xử lý nhiệt: Loại 439 không được làm cứng bằng cách xử lý nhiệt

• Gia nhiệt:
• Nhiệt nhiệt đến 1450 -1600 ° F (790 - 871 ° C), làm nguội nhanh chóng. Làm mát chậm làm giảm tác động chuyển tiếp tác động ít hơn. Các thép không gỉ ferrit có chứa crom hơn khoảng 12% có tính nhạy cảm với một hiện tượng gọi là sự nứt lớp 885 ° F (475 ° C). Sự nứt này được quan sát như sự suy giảm của các tính chất va chạm ở nhiệt độ phòng do các phơi sáng rất dài trong khoảng nhiệt độ từ 700 đến 1000 ° F (371 đến 537 ° C). Nếu nhiệt độ dịch vụ đang đi xe đạp qua dải này, phơi ở trên, khoảng 1050 ° F (565 ° C), phục hồi các đặc tính dẻo dai của nhiệt độ phòng. Khi có thời gian sống lâu gần 885 ° F (475 ° C), nhiệt độ dịch vụ có chu kỳ trên, khoảng 1050 ° F (565 ° C), có lợi hơn là gây bất lợi.

Chống ăn mòn:

AISI Type 439 có khả năng chống lại nước uống và nhiều môi trường hóa học ăn mòn ở mức vừa phải hoặc vừa phải có tính oxy hoá. Trong các dung dịch clorua khác nhau, các nghiên cứu cho thấy khả năng chống đỡ của loại 439 vượt trội so với loại 304. Ngoài ra, loại 439 không bị ăn mòn do ăn mòn căng thẳng mà có thể gây ra sự thất bại sớm của thép austenit trong môi trường mang clorua như nước nóng dùng trong bộ trao đổi nhiệt.

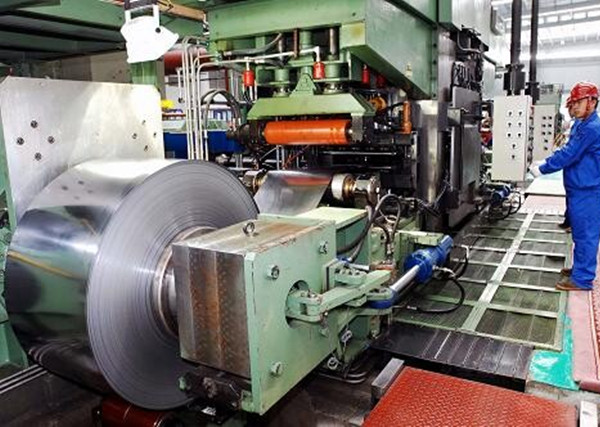

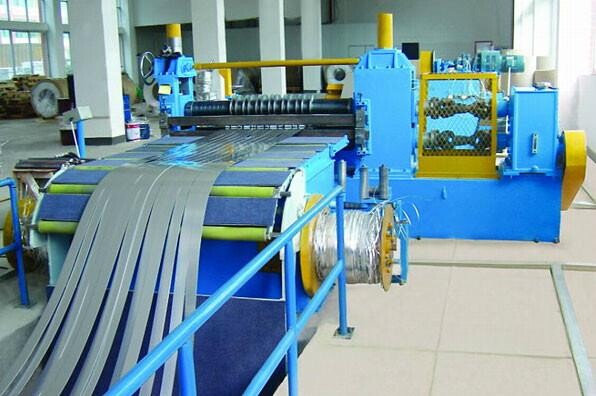

Máy sản xuất của chúng tôi

Ứng dụng dải thép không rỉ:

Dải thép không gỉ để làm ống / ống
Dải thép không gỉ cho vật liệu xây dựng, bồn rửa / bồn rửa, bồn tắm, thang máy
Dải thép không gỉ cho ghế bếp
Dải thép không rỉ dùng trong ô tô
Dải thép không gỉ để dập kim loại
Dải thép không rỉ dùng trong công nghiệp, ống, dụng cụ phần cứng
Dải thép không gỉ cho các ứng dụng lò xo
Dải thép không gỉ cho ngành công nghiệp cáp, dây thừng, vv
